Второе поколение "Чаек" (ГАЗ-14) и семейство ГАЗ-3102 (дальнейшая модернизация ГАЗ-24)

ГАЗ-14 "Чайка"; 1977 г.

ГАЗ-14 «Чайка» (1977—1988) — второе поколение семейства «Чайка».

Общая компоновка автомобиля, выполненная по классической схеме (двигатель впереди; ведущие колеса задние), так же как и съемный кузов, установленный на Х-образной хребтовой раме, указывают на родство со старой моделью. Однако для увеличения пространства между задним сиденьем и перегородкой за спинкой сиденья водителя база удлинена на 200 мм и составляет 3450 мм. По сравнению с ГАЗ-13 высота снижена на 95 мм и составляет 1525 мм. Соответственно снизился центр тяжести, уменьшилось аэродинамическое сопротивление, повысилась устойчивость движения на высоких скоростях. ГАЗ-14 длиннее своего предшественника при почти неизменной ширине.
Передние раздельные ковшеобразные сиденья водителя и пассажира регулируются по горизонтали, высоте и углу наклона. Заднее сиденье имеет мягкий подлокотник. Автомобиль оборудован высокоэффективной системой отопления, включающей два отопителя. Так, при температуре наружного воздуха—25° после 10 минут движения в салоне устанавливается температура 23—26°. В жаркое время года для снижения влажности и температуры в салоне можно включить систему кондиционирования воздуха.
Следует отметить и низкие уровни внешнего и внутреннего шума, не превышающие при равномерном движении 73 дБ. Это достигается за счет применения настроенной системы впуска в двигатель, системы выпуска с глушителями и резонаторами, снижающими шумность работы мотора, а также резиновых прокладок в углах ходовой части и кузова и использования современных шумоизоляционных материалов.
Усовершенствованная мягкая подвеска, по своей схеме сохраненная от прежней модели, обеспечивает плавное движение на дорогах с различным покрытием.

ГАЗ-1405 Улучшение динамических показателей обеспечила модернизация восьмицилиндрового двигателя, в значительной степени унифицированного с двигателями для семейств грузовых и специальных автомобилей Горьковского автозавода.
За счет изменения фаз газораспределения, газопроводов, совершенствования карбюрации и других мер максимальная мощность поднялась с 195 до 220 л. с. Для снижения шумности системы газораспределения, а также повышения устойчивости работы двигателя толкатели сделаны гидравлическими. Коленчатый вал стали снабжать гасителем крутильных колебаний. Топливная экономичность при этом не ухудшилась и находится на уровне прежнего, зато запас хода возрос с 460 до 530 км за счет увеличения на 20 л емкости бензобаков.
Автомобиль комплектуется и новой планетарной гидромеханической коробкой передач, имеющей три передачи для движения вперед и одну назад. Коробка передач —с гидравлической системой управления.
При проектировании автомобиля уделялось большое внимание вопросам обеспечения современного уровня безопасности конструкции соответственно требованиям международных правил, а также действующим нормам и стандартам СССР.
Среди совершенно новых систем в первую очередь отметим передние дисковые тормоза с вентилируемыми дисками. Каждый тормозной механизм передних колес оснащен двумя тормозными скобами; задние тормоза—барабанные. Для увеличения надежности гидравлический привод тормозов имеет два независимых контура, каждый из которых действует на тормоза обоих передних колес и одного заднего.
Система усиления состоит из центрального вакуумного усилителя, действующего на двойной главный цилиндр, и двух гидровакуумных усилителей — по одному в каждом контуре. Встроенный гидравлический сигнализатор известит о выходе из строя одного из контуров.
Повышению безопасности служит также установка гидроусилителя руля; блокировка дверей с места водителя; пояса жесткости в панелях дверей, повышающие прочность двери в случае боковых ударов; ремни безопасности с трехточечным креплением; фароочистители; впервые примененные наряду с передними задние противотуманные фонари и др.
Множество дополнительных агрегатов тем не менее не затрудняют обслуживание автомобиля. Новые устройства либо вообще не требуют регулировок (скажем, гидравлические толкатели двигателя), либо сводят уход к минимуму. Общее количество смазочных операций на 1000 км пробега по сравнению со старой моделью сокращено в 6 раз.
Большинство 14-х «Чаек» имело закрытые четырехдверные кузова с тремя рядами сидений без внутренней перегородки. Однако существовал и вариант фаэтон (он имел индекс ГАЗ-14-05). Один из них, 1981 года выпуска, хранится в музее ГАЗа. Делали его исключительно для военных — на таких «чайках» принимали парады в округах. Как и аналогичный ЗИЛ, принимающий главный парад на Красной площади, эти машины красили в серый цвет.
Всего было выпущено 1120 «чаек» второго поколения. Последняя покинула заводские ворота 24 декабря 1988 года. В 1989 году вся технологическая оснастка была уничтожена из-за кампании по борьбе с привилегиями.

ГАЗ-14-05 "Чайка" с кузовом типа фаэтон

По одной из версий фаэтон ГАЗ-14-05 "Чайка" обязан своим созданием пожеланиям военных, которые остро нуждались в машинах для проведения парадов, а уже выпускавшиеся открытые автомобили "ЗИЛ" им не полагались согласно иерархии чинов.

ГАЗ-14-05 "Чайка" выпускались в 1982-1988-м годах, а выпустили всего 15 единиц автомобилей. Самый первый, опытный экземпляр хранится в музее ГАЗ-а, а четырнадцать остальных авто судьба разбросала по всему миру. Один из этих автомобилей был подарен кубинскому лидеру Фиделю Кастро. В 1995 году два автомобиля ГАЗ-14-05 "Чайка" были обнаружены в Тбилиси и перевезены в Москву для участия в параде ветеранов Великой Отечественной. Ещё известно о двух экземплярах несущих службу в настоящее время в Киеве.

В первую очередь ГАЗ-14-05 "Чайка" от прародителя седана отличался множеством локальных усилений для компенсации жесткости ослабленной отсутствием крыши конструкции. Создатели решили отказаться от откидных средних сидений, а вместо сложного(с гидромеханикой) тента установили более простой "накрывочный", который состоял из металлического трубчатого каркаса и надеваемого вручную чехла и периметру ткань закреплялась к кузову кнопками, защелками и ремнями. Тент образовывал крышу над передними сиденьями, а начиная от съемной центральной стойки спускался назад по поясной линии, в итоге профиль автомобиля напоминал пикап. Тент был предназначен только для профилактических технологических обкаток автомобиля во время хранения.

Кроме выше описанного ГАЗ-14-05 "Чайка" практически ничем не отличался от базового седана: автоматическая планетарная трехступенчатая КПП, работающая совместно с гидравлическим трансформатором; 220-сильная 5,5-литровая V-образная "восьмерка" под капотом. Следует отметить, что киевские ГАЗ-14-05 "Чайка", в начале 90-х годов были "перевооружены" – вместо "восьмерок" были установлены четырехцилиндровые 130-сильные 2,3-литровые двигатели ЗМЗ-4062 от ГАЗ-3110.

Из спец. оснастки этого автомобиль ГАЗ-14-05 "Чайка"имел: рядом со спаренной микрофонной стойкой (она фиксировалась в специальном держателе, установленном в спинку кресла взамен подголовника) находился специальный поручень, для того удобства командующего во время движения, а в массивные подлокотники задних сидений, помимо пепельниц, вмонтировали еще и блок управления приемником и магнитофоном, наподобии современного пульта ДУ. Так же имелись две антенны в задних крыльях и два флагштока в передних.

Габаритны(без тента):
длина: 6114 мм;
ширина: 2020 мм;
высота: 1510 мм.

Габаритны(с тентом):
длина: 6114 мм;
ширина: 2020 мм;
высота: 1525 мм.

База: 3450 мм.


ГАЗ-3102 "Волга"

ГАЗ-3102 «Волга» — легковой автомобиль, выпускающийся серийно с 1982 года Горьковским автозаводом. Дальнейшая модернизация модели ГАЗ-24.
В семейство также входил седан специального назначения («догонялка») ГАЗ-31013 с карбюраторным двигателем V8 модели ЗМЗ-505 (5,53 л., 195 л.с.) и АКПП от модели ГАЗ-13 «Чайка».
Универсалы модели ГАЗ-31022 с передком ГАЗ-3102 изготавливались в исключительно небольших количествах по спецзаказу (основная масса этой модели имела передок от модели ГАЗ-31029).
ГАЗ-3102, изначально изготавлявшийся в ограниченных масштабах на отдельной производственной линии, предназначался для обслуживания исключительно руководства среднего звена партийных и советских государственных учреждений и ведомств, поэтому для продажи населению и в таксомоторные парки не поступал, хотя изначально такой проект и анонсировался в советских СМИ в связи с московской Олимпиадой 1980.
Особый престижный «директорский» статус седана модели «3102» сохранился за ним и в более позднюю рыночную эпоху.
К середине семидесятых годов «Волга» ГАЗ-24 в значительной степени устарела внешне и технически по сравнению со своими европейскими аналогами. В конце семидесятых с привлечением НАМИ были проведены масштабные испытания текущей модели ГАЗ-24, призванные выявить ее недостатки и наметить пути к их устранению. Эксперты НАМИ отметили в документе «О мерах к повышению конкурентоспособности советских автомобилей в XX пятилетке» от 1976 года, в частности, недостаточную курсовую устойчивость «Волги» на высоких скоростях, низкую пассивную безопасность, повышенную шумность. Для исправления этих недостатков были предложены конкретные меры, например, введение бесшкворневой передней и пружинной задней подвески, были даже определены некоторые даты, скажем, новую подвеску планировалось внедрить к 1978 году.

а)

б)

фото а,б: проекты модели 3102

Однако, для осуществления этих замыслов на практике не хватило ресурсов и финансирования. Заводу пришлось обойтись рестайлингом и техническим «подновлением» «Волги».

Ввиду устаревания базовой модели — ГАЗ-24, требовалось разработать машину с модернизированной «начинкой», а главное — обновленной внешностью, в основном для обслуживания номенклатуры — то есть машину, промежуточную по престижности между «Чайкой» (которая после начала выпуска в 1976 году была намного более длинной и тяжелой, чем предыдущая модель, ГАЗ-14, «ушла» в более высокий класс, вплотную приблизившись к автомобилям ЗИЛ) и ГАЗ-24, престижность которой за прошедшее с начала серийного выпуска время несколько снизилась из-за увеличения количества частных автомобилей этой модели. Эта ниша в те годы стала де-факто заполняться чешской моделью Tatra 613, которую необходимо было заменить автомобилем отечественного производства.

Этим автомобилем должна была стать модель «-3101» — первая машина завода, имевшая обозначение по уже давно введенной единой отраслевой нормали (ОН 025270-66 от 1966 года). К сожалению, информации по этой машине сохранилось не так много, в основном фотографии. Из них видно, что она была основана на переработанном кузове ГАЗ-24. Первые прототипы датируются 1976-77 годами. С самого начала машину проектировали под несколько двигателей, помимо традиционной рядной четверки речь шла о V-образной восьмерке в 4,5 литра и, как всегда, новом V6 в 3 литра.
Впоследствии оставили только «четверку» и малосерийную версию со старым «Чайковским» V8 для спецслужб.

Модель ГАЗ-3102 замысливалась как «дежурное обновление» «Волги» ГАЗ-24, главной задачей которого было дать автомобиль, соответствующий современному дизайну и возросшей динамике сменившейся флагманской модели — «Чайке» ГАЗ-14.
Если бы не кризис, связанный с Перестройкой, скорее всего, ГАЗ-3102 так и не стал бы полностью самостоятельной моделью и базой для последующих ГАЗовских машин, а оказался бы, как то и было запланировано, просто временным переходным звеном к новым, гораздо более современным машина семейства 3103-3104-3105.



Главной технической новинкой был форкамерно-факельный двигатель ЗМЗ-4022.10, у него топливо поджигалось не непосредственно свечкой, а факелом раскаленных газов, вырывающимся в камеру сгорания из специальной форкамеры, соответственно, у карбюратора (К-156) было 3 камеры — первичная, вторичная и форкамерная. Двигатель развивал 105 л.с., но одновременно уменьшился крутящий момент, бывший одним из важных преимуществ двигателей ЗМЗ, кроме того, конструкция оказалась сложной и не очень надежной, и к 1990 м годам от нее отказались в пользу ЗМЗ-402 традиционной конструкции. К слову, форкамерные двигатели нигде в мире не прижились, хотя с ними в свое время немало экспериментировали.



Панель приборов ГАЗ-3102 первого выпуска (1981—1997 гг.) была внешне во многом схожа с более поздней моделью ГАЗ-24-10, но выполнена из более качественного мягкого пластика. Дизайн и приборы напоминали «Чайку» ГАЗ-14.

На модель 3102 впервые в семействе «Волга» начали устанавливать передние дисковые тормоза (четырехпоршневые) и форкамерный карбюраторный двигатель ЗМЗ-4022.10 мощностью 105 л.с. Тормоза и двигатель не отличались надежностью и были трудоемкими в обслуживании
В 1997 году ГАЗ-3102 был модернизирован и получил тот же пакет обновлений, что и массовая модель ГАЗ-3110. В их числе: 5-ступенчатую коробку передач, карданный вал с промежуточной опорой, неразрезной задний мост, гидроусилитель руля, передние вентилируемые дисковые тормоза типа Lucas, 15-дюймовые колеса и новые колпаки, панель приборов и сиденья типа 3110 и другое оснащение салона.

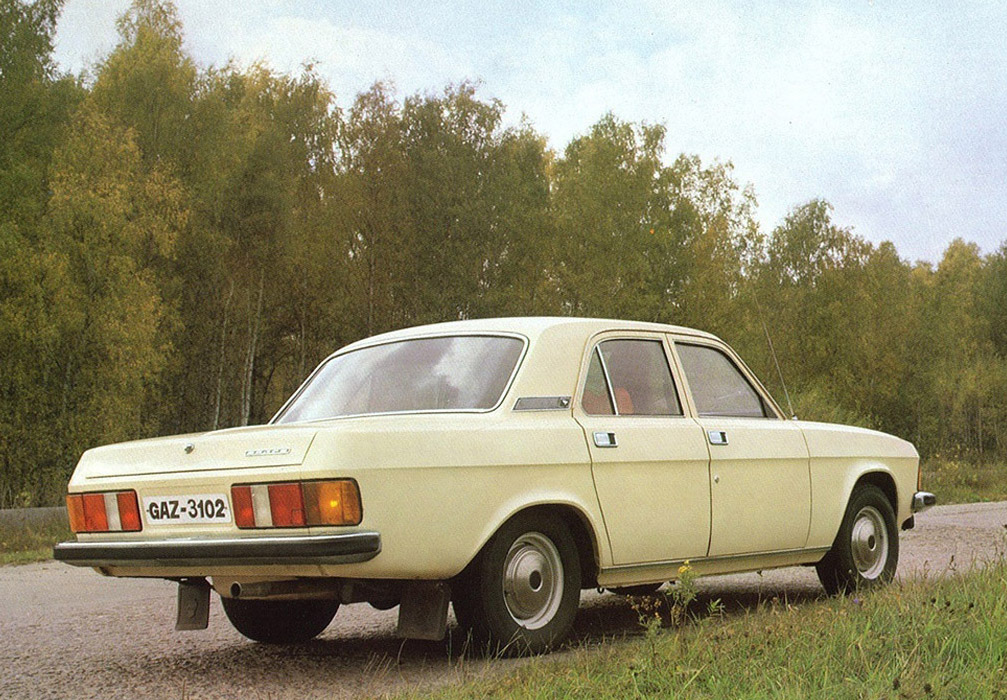

ГАЗ-3102 "Волга"

Основным двигателем на 3102 стал 2,3-литровый ЗМЗ-4062.10 с четырьмя клапанами на цилиндр и распределенным впрыском топлива, но на автомобиль устанавливали и более простые карбюраторные 2,5-литровые моторы ЗМЗ-402.10 (бензин АИ-92) и ЗМЗ-4021.10 (АИ-80), а на заказную версию 3102-500 — мелкосерийный двигатель ЗМЗ-4064.10 мощностью 200 л.с.
Различные тюнинговые фирмы с начала 90-х на заказ устанавливают на 3102 разнообразные аксессуары: новые наружные пластиковые элементы отделки, электростеклоподъемники, электроприводы зеркал, кондиционер и т. д., изготовляют удлиненную версию («стретч») ГАЗ-31024, монтируют импортные бензиновые двигатели «Тойота» и «Ровер», комплектуемые также АКПП.
Кроме того, 3102 служит для создания автомобилей со скрытым бронированием, например, Рида-2999.
С 2003 на серийном 3102 появилась бесшкворневая передняя подвеска и стабилизатор поперечной устойчивости в задней подвеске, новые (чешские) ручки дверей, удобные и более приятного и современного внешнего вида.
В 2005 седан 3102 получил новый салон от массовой модели ГАЗ-31105, в свою очередь, обновленный в июле 2007 с помощью немецких специалистов.
С 2008 года на ГАЗ-3102 устанавливаются двигатели серии ЗМЗ-405 рабочим объемом 2,5 литра, отвечающие экологическим нормам Евро-3.

Дизайн
Тип кузова: 4-дверный седан
КПП: механическая, четырехступенчатая или пятиступенчатая, синхонизированные на всех передачах переднего хода

Двигатели
ЗМЗ-4022.10
ЗМЗ-402.10
ЗМЗ-4062.10
ЗМЗ-4021.10
Характеристики
Размеры
Длина: 4960 мм
Ширина: 1820 мм
Высота: 1476 мм

Скоростные характеристики
Разгон до 100 км/ч: 16 с.
Макс. скорость: 147 — 173 км/ч
